Замена сварного элемента в термокамере

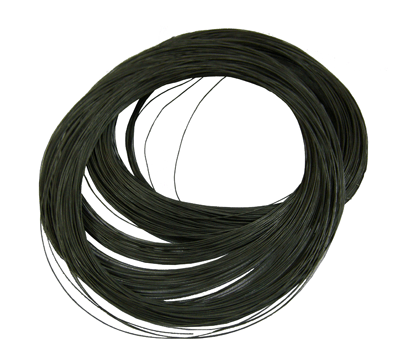

Сварным (или паечным) элементом называют электрод (т.е. материал с высоким электрическим сопротивлением), нагреваемый путем подачи напряжения. В случае с термокамерой электрод выполнен в виде проволоки и называется "струной".
Электроды используются для сварки полимерных пленок в оборудовании с импульсным нагревом: при подаче напряжения нагреваются и сваривают пленку, при отключении напряжения - остывают, формируя шов. Такой способ позволяет сваривать любые типа пленок, но постоянная смена циклов нагрева и охлаждения изнашивает электрод, в результате чего он может выйти из строя (оборваться)
Для замены изношенного сварного элемента ("струны") в термокамере необходимо:
- Отключить термокамеру от сети: перевести клавишу «Сеть» в положение «Выкл» и вынуть сетевую вилку из розетки.
- Сварной элемент имеет Г-образную (L-образную) форму и зафиксирован в центральной части винтом, а края зажаты в специальных натяжителях. Необходимо сжать пружины натяжителей (подтянуть натяжители) и зафиксировать их в сжатом положении, вставив тонкий острый предмет (отвертку, карандаш, болт) в специально предусмотренные отверстия.
- Отпустить винты, фиксирующие концы "струны" в натяжителях, и вынуть концы "струны" из натяжителей.
- Выкрутить винт, фиксирующий центральную часть "струны", и снять с него "струну".
- Отрезать новый кусок сварного элемента с учетом запаса, необходимого для крепежа винтом (организации скрутки) в центральной части и фиксирования концов в натяжителях (как правило, "струна" продается погонными метрами).
- В центре отрезаного куска "струны" организовать скрутку, сделав пару оборотов с помощью винта, и зафиксировать "струну", закрутив винт. Вставить концы "струны" в натяжители и зажать винтами.
- Отпустить натяжители, вынув вставленные предметы из отверстий. Проверить натяжение сварного элемента - натяжители должны натягивать "струну" без провисаний и при этом еще иметь запас хода для компенсации расширения "струны" во время нагрева.
Ваша термокамера снова готова к работе.
